Documentatie – Speciaal gereedschap

In deze pagina kun je gedetailleerde informatie vinden over speciaal gereedschap, te gebruiken voor de verschillende Zündapp modellen.

Hier vind je details om cartertrekker SK-A 234 na te maken.

FotoOnderdeel NummerOmschrijvingTekening
SK-A-314montage klem1
SK-A 297vliegwiel sleutel7, 8, 17, 82
SK-A 263drukschroef (vliegwiel trekker)8
SK-A 235spangereedschap16, 27, 28, 83
SK-A 292schroeven16, 83
SK-A 64pistonpen uitperser22
SK-A 246schroefbouten H827, 28
SK-A 213steunbout27, 28, 93
SK-A 232afstel kaliber36, 37
SK-A 233spanschijf36, 37

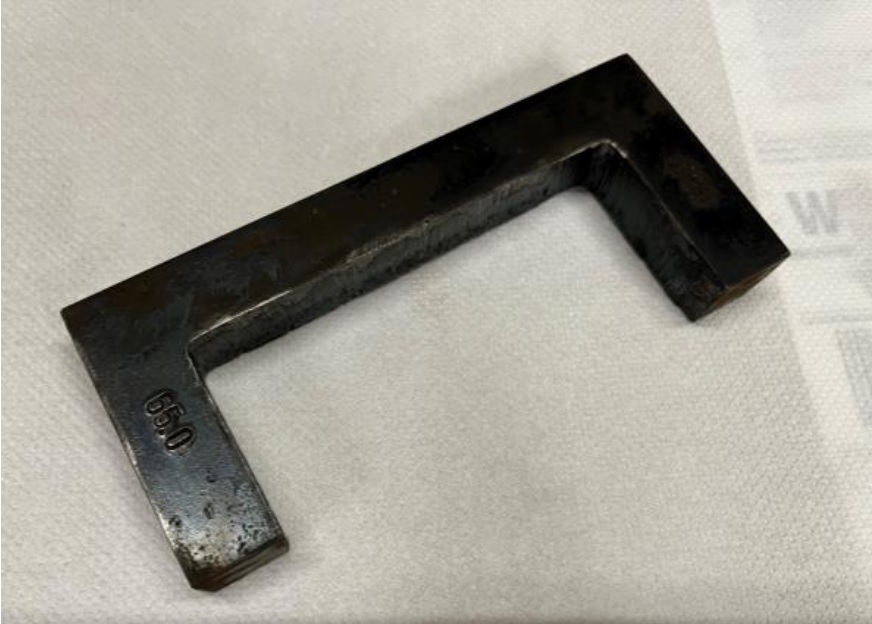

SK-A 206meetbrugTechnische tekening SK-A 206
SK-A 217opzet huls72
SK-A 163invoer doorn75
MV-6-339montage huls40
MV-A-347holle doorslag40
MV-6-961holle doorslag72
MV-6-734holle doorslag72
MV-6-960opzet huls72
MV-6-115richtijzer74
SK-A 302montage huls108
SK-A 301montage huls90
SK-A 304meetdoorn73
SK-A 315meetklok102
SK-A 294sleutelvoor balhoofd lager
SK-A 300geleide stuk52
SK-A 234carter trekkern/a
universele trekkercarter trekkerTechnische Tekening Universele Trekker
