Documentatie – 3D geprinte onderdelen

De 3D printer is niet meer weg te denken uit het straatbeeld, en steeds meer Zündapp enthousiasten vinden de weg naar de 3D printer voor reproductie van onderdelen die niet meer gemaakt worden. Dit kunnen rubberen onderdelen zijn die geprint worden in een thermoplastisch materiaal of plastic onderdelen van hard plastic. Bijvoorbeeld PLA en ABS plastics. Met het toenemen van de soorten filament die door 3D printers gebruikt worden behoort ook het printen in carbon fiber of zelfs staal tot de mogelijkheden.

Hier vind je modellen voor te printen 3D Zündapp onderdelen. Heb je zelf iets ontworpen waarvan je denkt dat anderen ook plezier kunnen hebben, neem dan even contact op. Mocht je verbeteringen hebben doorgevoerd op de modellen, of zelf een mooier of beter model hebben ontworpen, dan kunnen deze hier geplaatst worden.

In de onderstaande tabel vind je de relevante informatie, een foto van het te printen model en de bronbestanden die nodig zijn voor het zelf printen. Download de zip file voor het te printen onderdeel.

OntwerpFotoOnderdeelnummerRelevant voor model / typeBestandenOpmerkingen

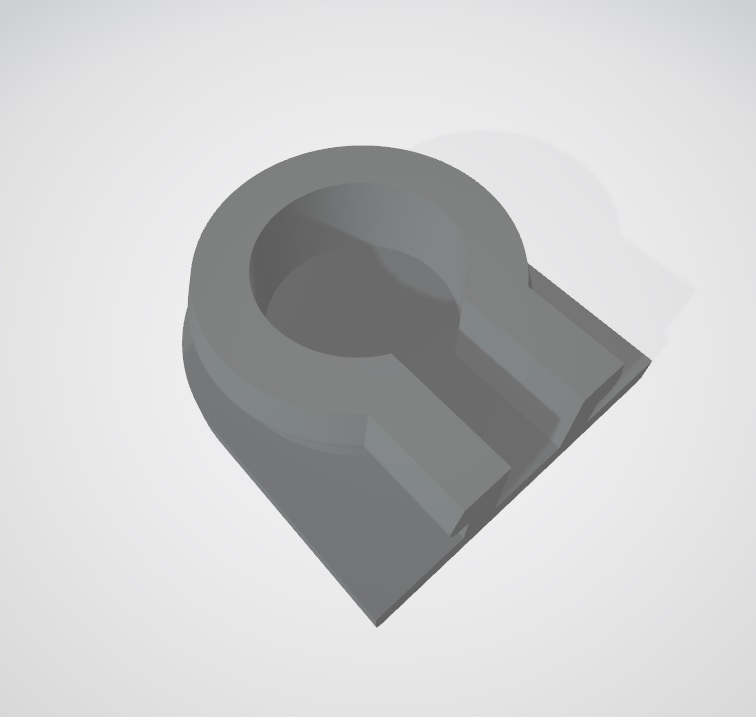

284-01.100515, 517Bestanden 284-01.100 AfdekrubberIndien plug niet goed past, op kleiner % uitprinten.
517-18.109
428-18.113

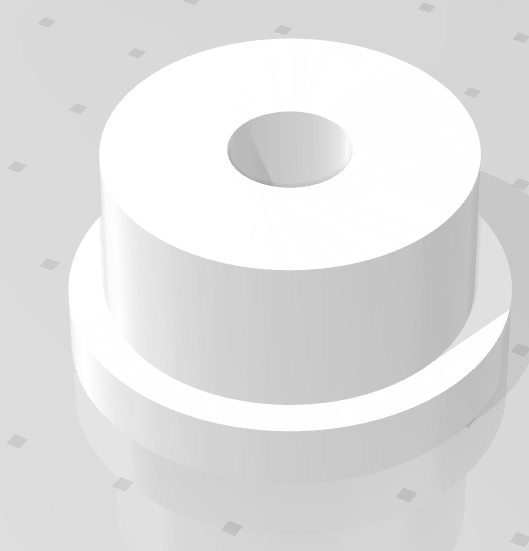

515, 517Zundapp 517-18.109 Motor ophanging rubbers modellen 515 en 517Set van twee printen ter vervanging van 428-18.113

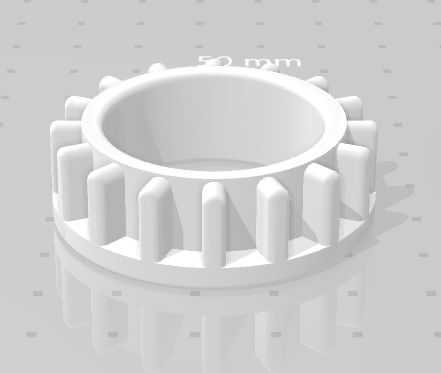

515-12.209515, 517Afstandsbus 515-20.209Afstandsbus voorvork: let op, deze is op maat voor 30mm voorvork en een 44mm bus geprint in PLA plastic. Voor andere maat bussen het model de juiste vlakken naar binnen of buiten trekken in ontwerpprogramma

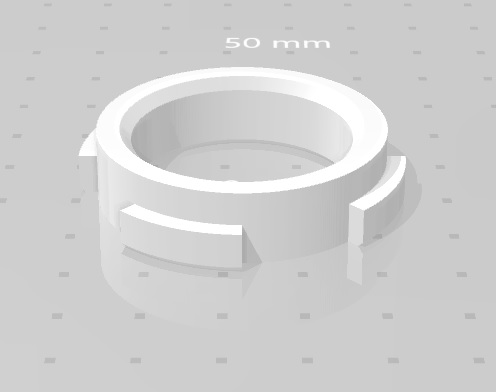

512-12.135515, 517Afstandsring Bestanden VoorvorkAfstandsring voorvork; geprint voor een 30mm binnenvork en een 44mm binnendiameter chroombus. Maten zijn aan te passen

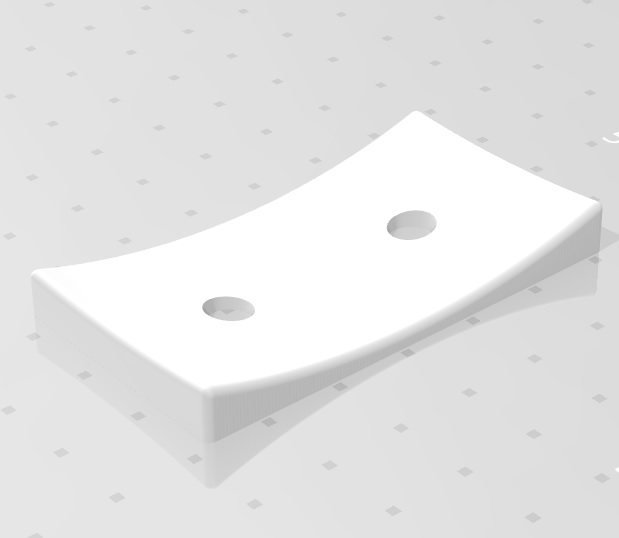

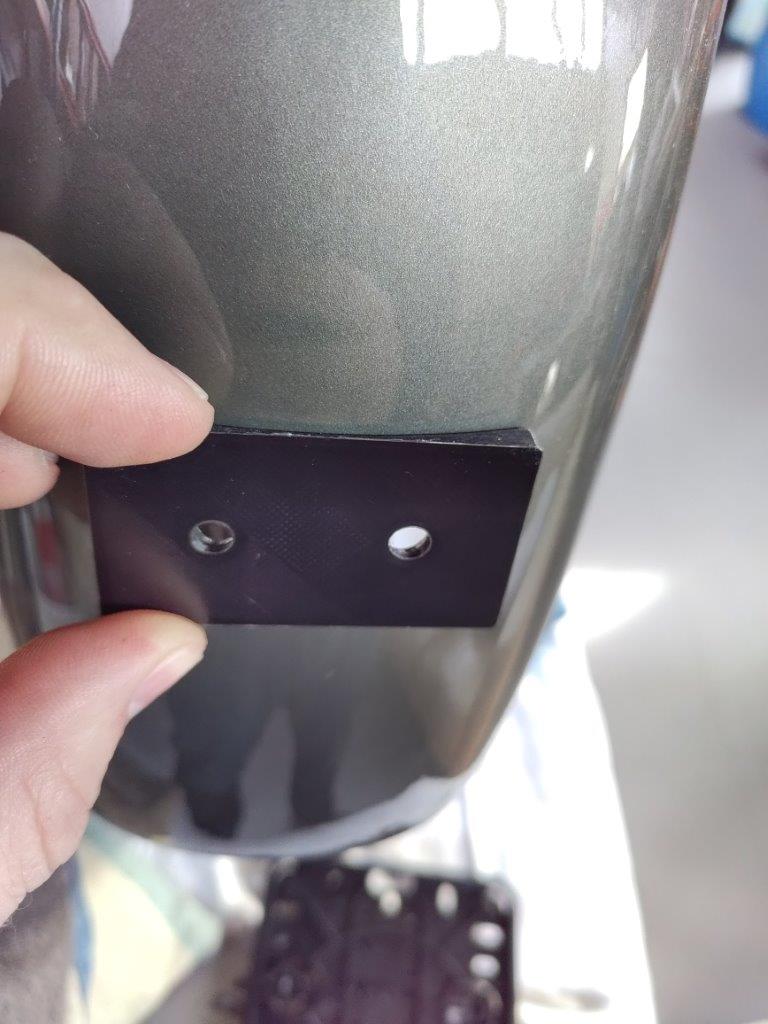

nvt515, 517Opname kentekenplaat 515-004 bronbestandenPast precies op de ronding van het achterspatbord voor bevestiging kentekenplaat zonder trillen

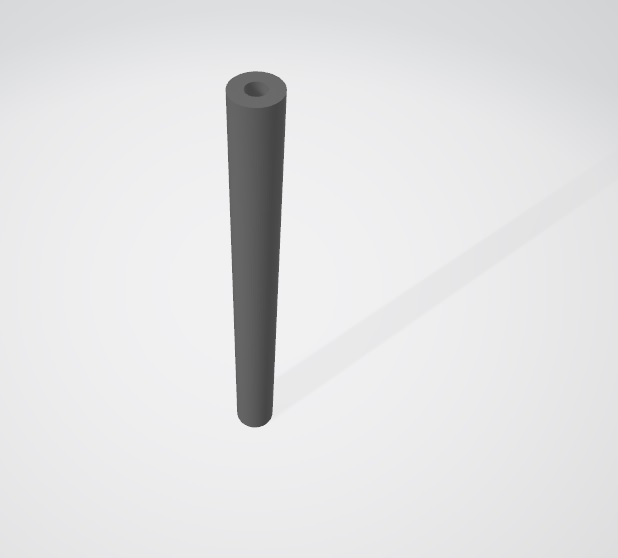

432-20.115515, 517432-20.115 TankkabelhouderDit is het buisje onder de tank waar de kabels opgelegd kunnen worden. Zelf een metalen staafje kopen die erdoor gaat en door de tankgaten past. Versies met verschillende gat diameter in de zip.

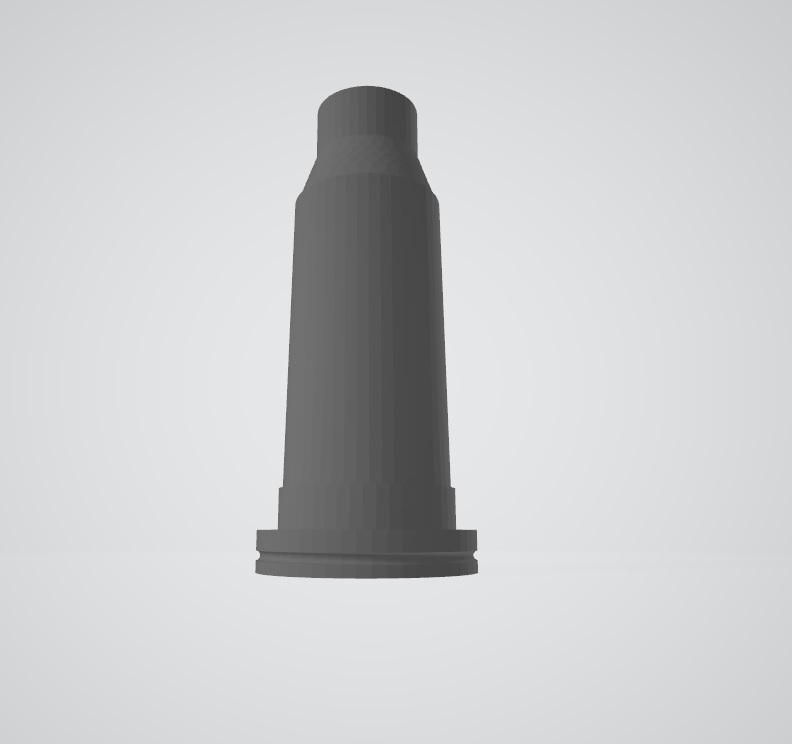

nvt529Bronbestanden Aanzuigtrechter 529 Mikuni MV 18,20Dit is een custom luchtfilter trechter die past op het model 529 waar ipv de standaard carburateur gebruik gemaakt wordt van de Mikuni VM-18 / 20. Geprint met Polymaker Polyflex TPU filament.
Met dank aan Marc Erkens
